热回收装置
    发布时间: 2024-01-26 10:25

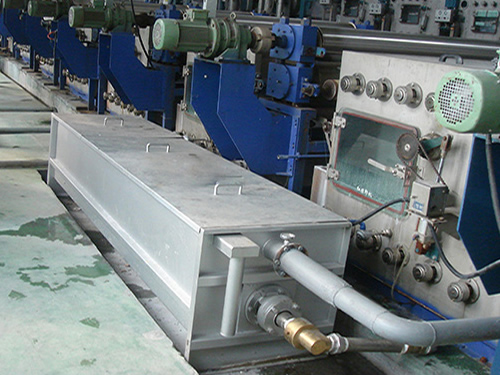

热回收装置


旋转式热回收器
 “CHC590”旋转式余热回收器可解决受污液体在进行热交换时所存在的污染物沉积问题,这种热回收器的特点就是它将受严重污染的液体的余热回收,而无须使用特别过滤器。
一)适用范围:
适用于棉、麻、化纤、色织布等各类织物连续生产设备的热水洗段。(如:退浆、煮练、漂白、还原皂洗、印花后洗等)
二)工作原理:

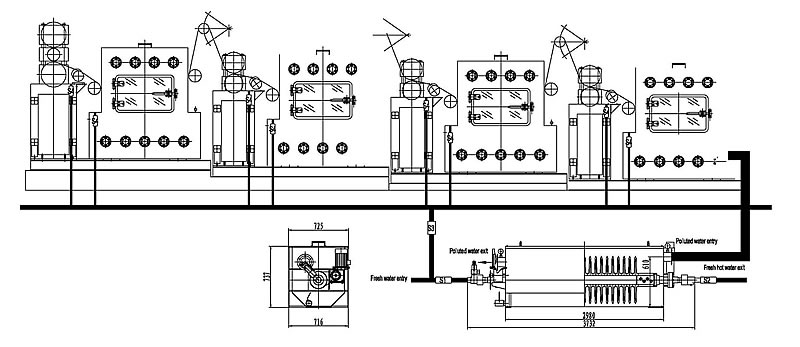

将即将被排放的热废水经过旋转式热回收器再排放,使旋转式热回收器中的补充水被加热;再使用被加热的补充水喷淋,使水洗箱温度得到提高,从而达到节约能源的目的。
三)主要特点:
1)一次性投资,永久性回报;
2)结构紧凑,占地面积小;
3)全不锈钢制作,(SUS304)箱体侧板厚为3mm,交换片厚度为1.5mm;

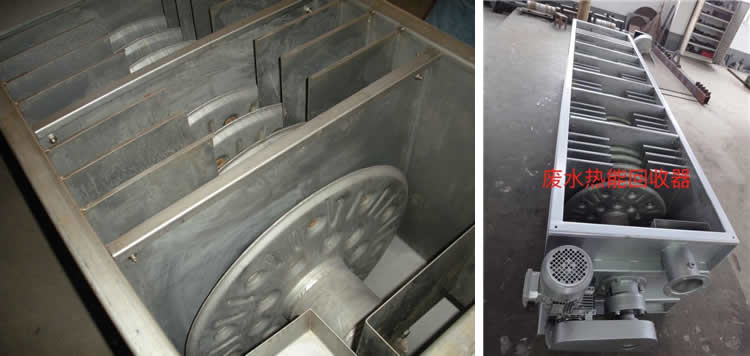

4)本机由一个液槽和一条旋转圆盘空心轴所构成,此结构使洁净的水在旋转圆盘轴内部像走迷宫式的流通,再通过小型马达带动旋转圆盘轴不停转动,产生紊流,吸热面积大;采用机械密封;
5)受污液体则在液槽中蛇形逆流通过,从而提高热交换效率;
6)热废水有序流动并溢出,使热源得到不断更换;
7)具有自动清洁功能;
8)污水进出口处、清水进出口处安有温度显示,可以直观观察各处水温变化。
四)技术参数:
1)外形尺寸:3700mmX740mmX720mm(以双方最终确认的图纸尺寸为准)
2)净水进出口通径为DN50
3)废水进出口通径为DN125
4)换热面积: 21m2
5)净水容积:180升
废水容积:1000升
6)热交换率:达到70%—80%
7)冲介质:蒸汽、水
8)设计流量:约4-8T/h
9)正常工作压力<0.3Mpa
