一、规格参数

1. 机器门幅： 2200–2800mm（可定制）；

2. 喷洒方式： 单面喷涂 / 双面喷涂；

3. 供水压力： ≥ 2 bar；

4. 压缩空气压力： ≥ 4 bar；

5. 操作方式： 触摸屏，人机界面（HMI）。

二、产品特点

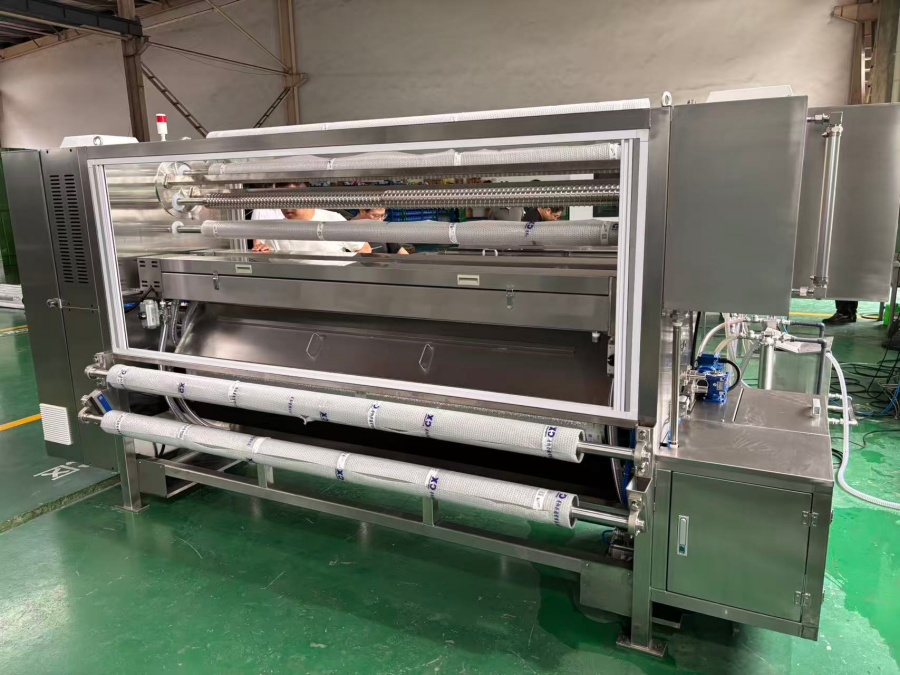

转盘式喷涂单元广泛应用于定型机中，用于将柔软剂、抗菌剂、耐久拒水剂、阻燃剂及其他水性化学品精确施加到织物表面。

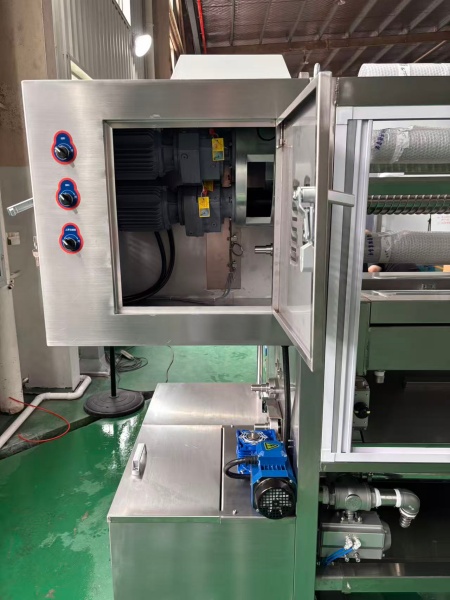

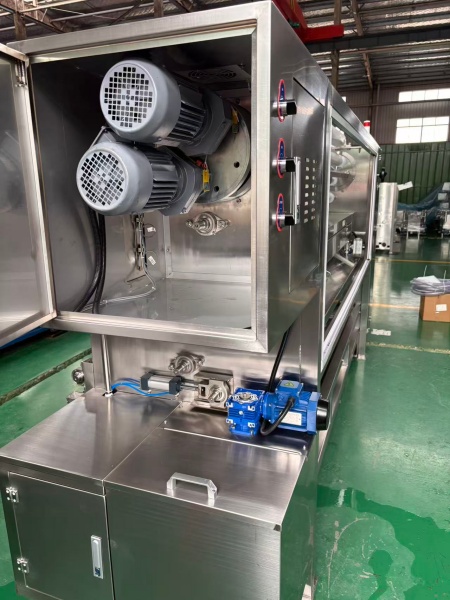

该转盘式喷淋是采用新技术将水性化学品喷涂到织物上的装置。供液泵将液体输送并滴加至转盘上，转盘由电机通过皮带驱动，以 2900 rpm 的高速旋转。转盘上设计有大量径向排列的微细沟槽，化学品通过这些微细沟槽被雾化为微米级颗粒喷涂到织物上，能够轻松渗透进入织物纤维内部。

与传统的浸轧式柔软剂施加方式相比，转盘式喷淋单元具有以下优势：

• 更低的耗水量和能耗（定型机烘箱部分）；

• 织物带液量少，可提升定型机的运行速度；

• 由于采用循环喷涂方式，化学品厚度分布更加均匀；

• 成品织物性能稳定，无论经向还是纬向均表现一致。

三、设备配置

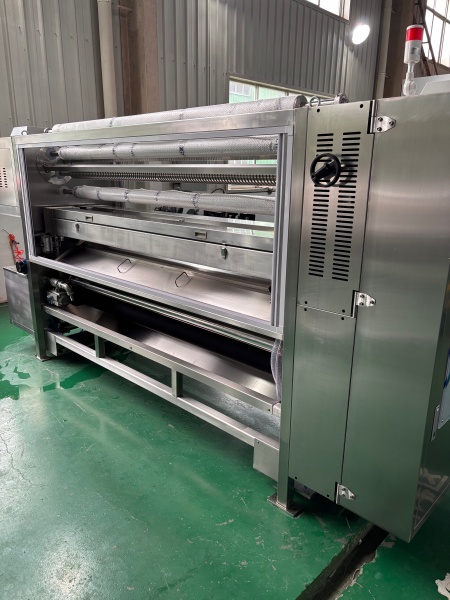

• 不锈钢（SS）机架；

• 不锈钢钢丝扩幅辊组件，用于充分展开织物及张力调节；

• 转盘喷淋组件；

• 轻型轧车（轻轧辊）；

• 水箱、柔软剂工作液箱及过滤器；

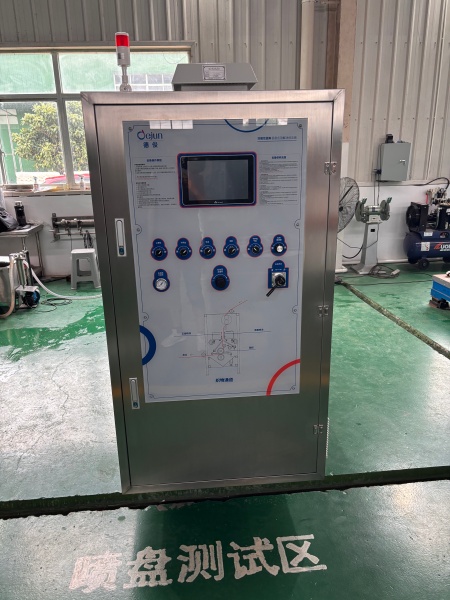

• 控制柜及人机界面（HMI）。

四、操作说明

转盘式喷涂单元实现自动化操作与控制。

• 与定型机联动连接，实现运行同步；

• 点击“启动”指令，设备随即运行；

• 当定型机停止时，点击“停止”，设备即停止喷涂柔软剂，并自动进入清洁模式：

1. 先进行水洗（清水冲洗管路及喷涂盘）；

2. 再进行吹扫（压缩空气吹干），确保设备内部清洁、干燥，防止残留化学品结晶堵塞。
